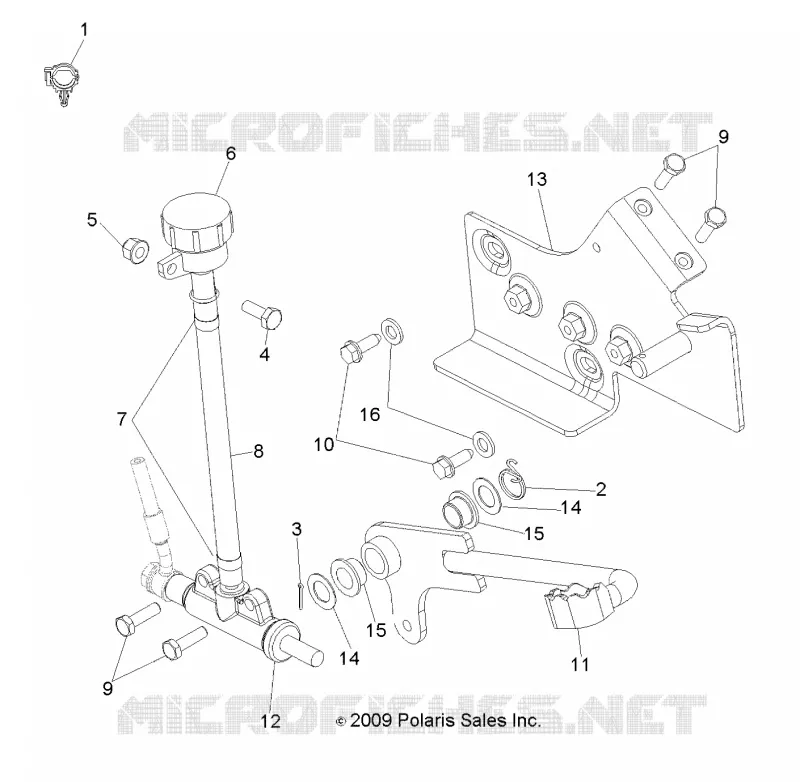

BRAKES, BRAKE PEDAL AND REAR MASTER CYLINDER
1
2
3
4
5
6
7
7
9
9
10
11
12
13
14
14
15
15
16
1
CLIP-SILENCER BOX-C 98 INDY
7670102
$4,19 Unit Price incl. VAT
2
SPRING-TORSION BRAKE
7041750
$16,79 Unit Price incl. VAT
3
PIN COTTER
7661401
$1,56 Unit Price incl. VAT
4
BOLT(10)
7512240
$7,34 Unit Price incl. VAT
5
NUT NYLOK FLANGED 1/4 [INTL]
7542153
$3,14 Unit Price incl. VAT
6
Reservoir Brake Rear
1930854
$68,24 Unit Price incl. VAT
7
SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]
*******
Not Available
8
SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]
*******
Not Available
9
Screw
7515158
$9,44 Unit Price incl. VAT
10
SCR-TFHFL-1/4-20X0.75 CHS ZY3
7512232
$2,09 Unit Price incl. VAT
11
Pedal Brake Black
1911493067
Not Available
12
Asm. Master Cylinder Brake Foot [Incl. Hose Clamps]
1911274
Not Available
13
Mount Brake Black
1911494329
Not Available
14
WASHER-.510X.840X.031 Y
7555919
$7,34 Unit Price incl. VAT
15
BUSHING PIVOT PEDAL
5433189
$7,34 Unit Price incl. VAT
16
WASHER [INTL]
7558301
$2,09 Unit Price incl. VAT
The diagrams are provided for reference only. If in doubt, our specialists are available to answer your questions. When adding a part to your cart, please make sure to select the desired quantity. The unit price shown is the price for one unit of each part number.
