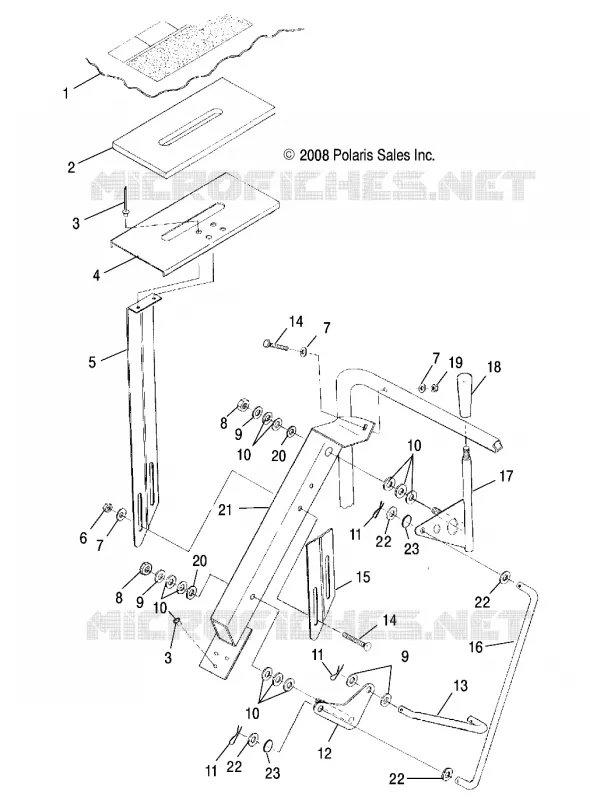

DRIVE TRAIN, SHIFT LINKAGE
1
2
3
3
4
5
6
7
7
7
8
8
9
9
9
10
10
10
10
11
11
11
12
13
14
14
15
16
17
18
19
20
20
21
22
22
22
22
23
23
1
DECAL SHIFT PATTERN
7077619
Not Available
2
FOAM INDICATOR PLATE
5813233
$18,89 Unit Price incl. VAT
3
RIVET-3/16-.090-.290
7661637
$2,09 Unit Price incl. VAT
4
PLATE INDICATOR
5243204
$52,49 Unit Price incl. VAT
5
SUPPORT INDICATOR PLATE RH
5241897
$47,24 Unit Price incl. VAT
6
NUT
7542101
$7,34 Unit Price incl. VAT
7
WASHER [INTL]
7558301
$2,09 Unit Price incl. VAT
8
NUT-5/16-18 NYLOK-Y [INTL]
7542324
$1,56 Unit Price incl. VAT
9
WASHER-.344X.688X.063 FL-Y
7558402
$1,56 Unit Price incl. VAT
10
WASHER FLAT
7555820
$7,34 Unit Price incl. VAT
11
PIN-COTTER 5/64X3/4-Y
7661900
$6,29 Unit Price incl. VAT
12
PLATE PIVOT LOWER
1012558
$83,99 Unit Price incl. VAT
13
ROD LINKAGE LOWER
5224770
$52,49 Unit Price incl. VAT
14
BOLT CARRIAGE
7517931
$4,19 Unit Price incl. VAT
15
SUPPORT INDICATOR PLATE LH
5241896
$47,24 Unit Price incl. VAT
16
ROD LINKAGE UPPER
5224769
$68,24 Unit Price incl. VAT
17
ROD SHIFT LEVER
1341250
$120,74 Unit Price incl. VAT
18
HANDLE SHIFT
5132004
Not Available
19
NUT NYLOK
7542122
$2,09 Unit Price incl. VAT
20
WASHER WAVE
7571619
$13,64 Unit Price incl. VAT
21
SUPPORT SHIFT LEVER ROD
1012559
$157,49 Unit Price incl. VAT
22
WASHER-FL.390X.750X.065-Y
7556188
$6,29 Unit Price incl. VAT
23
O RING-.364X.504X.07
5410542
$9,44 Unit Price incl. VAT
The diagrams are provided for reference only. If in doubt, our specialists are available to answer your questions. When adding a part to your cart, please make sure to select the desired quantity. The unit price shown is the price for one unit of each part number.
