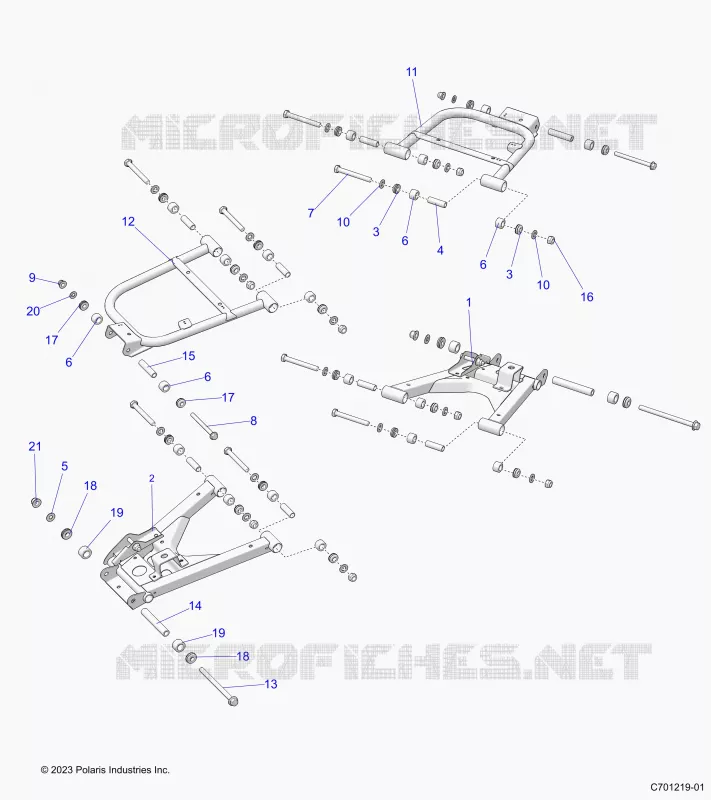

REAR SUSPENSION CONTROL ARMS
1
2
3
3
4
5
6
6
6
6
7
8
9
10
10
11
12
13
14
15
16
17
17
18
18
19
19
20
21
1
WELD-CONTROL ARM RR LWR LH BLK
1022802458
$293,99 Unit Price incl. VAT
2
WELD-CONTROL ARM RR LWR RH BLK
1022803458
$293,99 Unit Price incl. VAT
3
ASM-PIVOT CAP SEALED M12
1543790
$16,79 Unit Price incl. VAT
4
SHAFT-PIVOT SHORT M12
5144662
$31,49 Unit Price incl. VAT
5
WASHER-7/16 SAE STF THRU-HRD-Y
7556212
$15,74 Unit Price incl. VAT
6
BUSHING-STANDARD SUSP M10
5452233
$5,24 Unit Price incl. VAT
7
SCREW-HH-M12X1.75X100 10.9 ZPC
7518125
$20,99 Unit Price incl. VAT
8
SCR-HXFL-M10X1.25X115 10.9 ZOD
7519365
$25,19 Unit Price incl. VAT
9
NUT-M10X1.25 FLG NYLOC-OLIVE D
7547333
$3,14 Unit Price incl. VAT
10
WSHR-13.0X24.0X2.5 ZPC
7556287
$13,64 Unit Price incl. VAT
11
WELD-CONTROL ARM RR UPR LH BLK
1022800458
$241,49 Unit Price incl. VAT
12
WELD-CONTROL ARM RR UPR RH BLK
1022801458
$241,49 Unit Price incl. VAT
13
SCR-HXFL-M12X1.5X170 10.9 ZOD
7520294
$20,99 Unit Price incl. VAT
14
SHAFT-PIVOT LONG M12
5139991
$16,79 Unit Price incl. VAT
15
SHAFT-PIVOT SHORT M10
5139990
$10,49 Unit Price incl. VAT
16
NUT-NYLOCK M12X1.75 0600110
7540000
$7,34 Unit Price incl. VAT
17
ASM-PIVOT CAP SEALED M10
1543611
$10,49 Unit Price incl. VAT
18
ASM-PIVOT CAP SEALED M12 [INCLUDES O-RING & SEAL]
1543612
$10,49 Unit Price incl. VAT
19
BUSHING-STANDARD SUSP M12
5452271
$6,29 Unit Price incl. VAT
20
WASHER
7556153
$3,66 Unit Price incl. VAT
21
NUT-M12X1.5 FLG NYLOC-OLIVE D
7547334
$9,44 Unit Price incl. VAT
The diagrams are provided for reference only. If in doubt, our specialists are available to answer your questions. When adding a part to your cart, please make sure to select the desired quantity. The unit price shown is the price for one unit of each part number.
