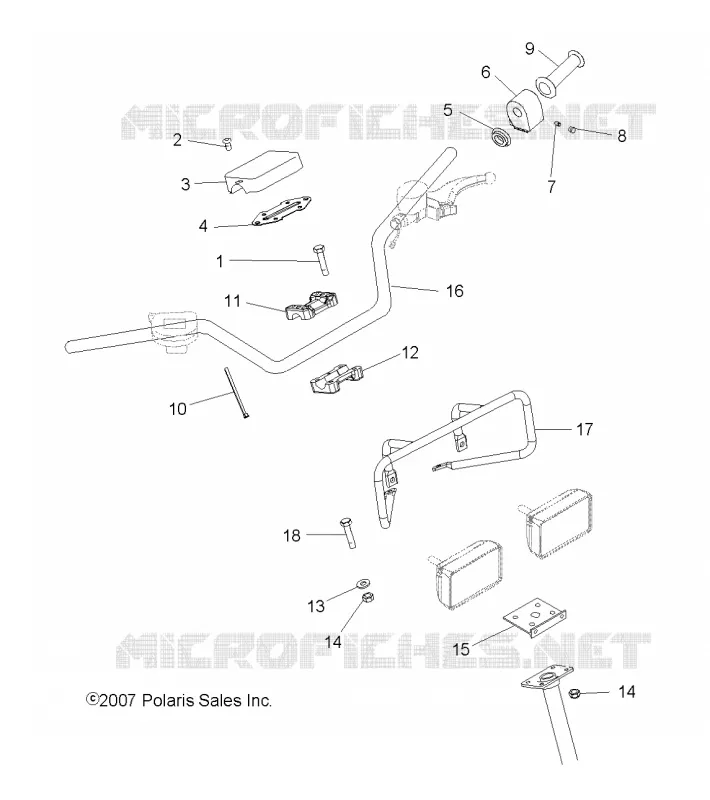

STEERING, HANDLEBAR   CONTROLS
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
1
2
3
4
4
5
6
6
6
6
7
7
8
9
10
11
12
13
14
15
16
17
17
18
18
1
SCREW(10)
7515189
$2,09 Unit Price incl. VAT
2
SCR-1/4-20X1/2 TFM HW-M
7518490
$2,09 Unit Price incl. VAT
3
PAD-HANDLE BAR
5433993
Not Available
4
MOUNT-HANDLEBAR PAD
5245051
$9,23 Unit Price incl. VAT
5
Spacer Switch
5433903
Not Available
6
CONTROL LH HI/LO/OFF
4011835
$73,49 Unit Price incl. VAT
7
SCREW SET
7517625
$9,44 Unit Price incl. VAT
8
PLUG-HOLE .25 FLUSH (BPF-1/4)
5432952
$12,59 Unit Price incl. VAT
9
GRIP HANDLEBAR BLACK
5413578070
$52,49 Unit Price incl. VAT
10
CABLE-TIE DIA12-50MM WTHR-RES.
7080138
$5,24 Unit Price incl. VAT
11
BLOCK HANDLEBAR PEGGED
5631972
$62,99 Unit Price incl. VAT
12
BLOCK HANDLEBAR
5631973
$62,99 Unit Price incl. VAT
13
WASHER [INTL]
7558301
$2,09 Unit Price incl. VAT
14
NUT NYLOK
7542122
$2,09 Unit Price incl. VAT
15
Bracket Headlight
5242867067
Not Available
16
Handlebar
5244765067
$194,24 Unit Price incl. VAT
17
Guard Headlight Black
1014833067
Not Available
18
BOLT(10)
7512240
$7,34 Unit Price incl. VAT
The diagrams are provided for reference only. If in doubt, our specialists are available to answer your questions. When adding a part to your cart, please make sure to select the desired quantity. The unit price shown is the price for one unit of each part number.
