by

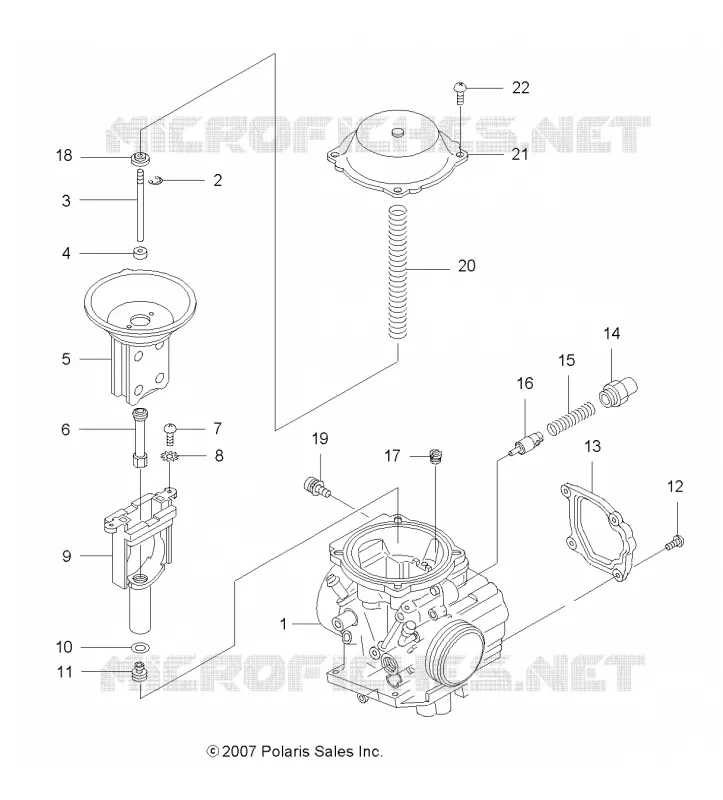

ENGINE, CARBURETOR, UPPER
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
1
Asm. Carburetor [Incl. 1-33 37-45]
3131590
$1 065,74 Unit Price incl. VAT
2
E-RING
3130508
$12,59 Unit Price incl. VAT
3
Needle Jet
3131554
$68,24 Unit Price incl. VAT
4
RING
3130752
$10,49 Unit Price incl. VAT
5
DIAPHRAGM ASM.
3130732
$246,74 Unit Price incl. VAT
6
Jet Needle
3131588
$89,24 Unit Price incl. VAT
7
SCREW
3130541
$20,99 Unit Price incl. VAT
8
WASHER SPRING
3130540
$9,44 Unit Price incl. VAT
9
JETBLOCK ASM.
3130504
$120,74 Unit Price incl. VAT
10
WASHER
3130014
$3,14 Unit Price incl. VAT
11
Jet Main [#122.5]
3131458
$15,74 Unit Price incl. VAT
12
SCREW
3130535
$13,64 Unit Price incl. VAT
13
COVER
3130511
$83,99 Unit Price incl. VAT
14
HOLDER GUIDE
3130199
$52,49 Unit Price incl. VAT
15
SPRING
3130538
$10,49 Unit Price incl. VAT
16
PLUNGER ASM
3131228
$83,99 Unit Price incl. VAT
17
JET AIR #160 (#160)
3130625
$27,29 Unit Price incl. VAT
18
RING
3130507
$10,49 Unit Price incl. VAT
19
SCREW & WASHER(10)
3084205
$7,34 Unit Price incl. VAT
20
SPRING
3131129
$62,99 Unit Price incl. VAT
21
COVER
3130503
$125,99 Unit Price incl. VAT
22
Screw
3130924
$3,14 Unit Price incl. VAT
The diagrams are provided for reference only. If in doubt, our specialists are available to answer your questions. When adding a part to your cart, please make sure to select the desired quantity. The unit price shown is the price for one unit of each part number.
