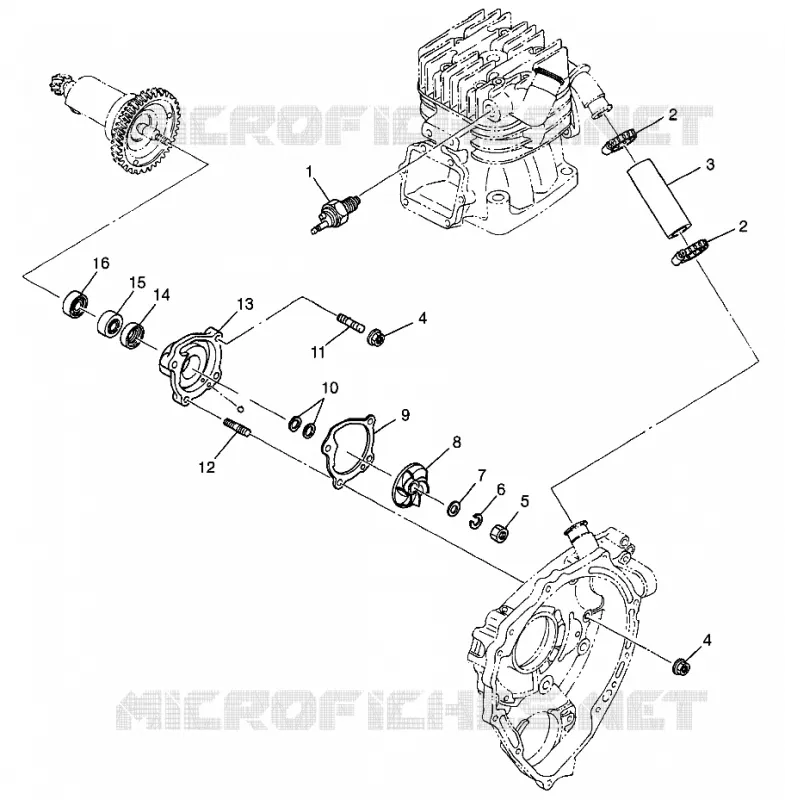

WATER PUMP BIG BOSS 6X6 400L W97AE38A (4940814081D009)
1
1
2
2
2
2
3
3
4
4
4
4
5
5
6
6
7
7
8
8
9
9
10
10
10
10
10
10
10
10
11
11
12
12
13
13
13
13
13
13
13
13
14
14
15
15
16
16
1
1
2
2
2
2
3
3
4
4
4
4
5
5
6
6
7
7
8
8
9
9
10
10
10
10
10
10
10
10
11
11
12
12
13
13
13
13
13
13
13
13
14
14
15
15
16
16
1
2
3
4
5
6
7
8
1
2
3
4
5
6
1
SWITCH THERMAL IOS
3084284
Not Available
2
CLAMP HOSE Substituted by 3086774
3084191
Not Available
3
HOSE MAIN Substituted by 3086773
3084190
Not Available
4
NUT FLANGE
3083856
$4,19 Unit Price incl. VAT
5
NUT
3083073
$4,19 Unit Price incl. VAT
6
WASHER SPRING(10)
3080077
$4,19 Unit Price incl. VAT
7
WASHER
3082206
$1,04 Unit Price incl. VAT
8
IMPELLER
3084186
Not Available
9
GASKET (Casing)
3084187
Not Available
10
SPACER #3 (0.1)
3084188
Not Available
10
SPACER #4 (0.2)
3084189
Not Available
11
STUD Substituted by 3086775
3085086
Not Available
12
STUD Substituted by 3086772
3084520
Not Available
13
CASE WATER PUMP Substituted by 3086770 (Incl. 4-8 10)
3085084
Not Available
13
CASE WATER PUMP Substituted by 3084754 (Incl. 8 10)
3085085
Not Available
14
SEAL OIL
3084185
Not Available
15
SEAL OIL
3084184
Not Available
16
BEARING BALL
3084183
Not Available
The diagrams are provided for reference only. If in doubt, our specialists are available to answer your questions. When adding a part to your cart, please make sure to select the desired quantity. The unit price shown is the price for one unit of each part number.
