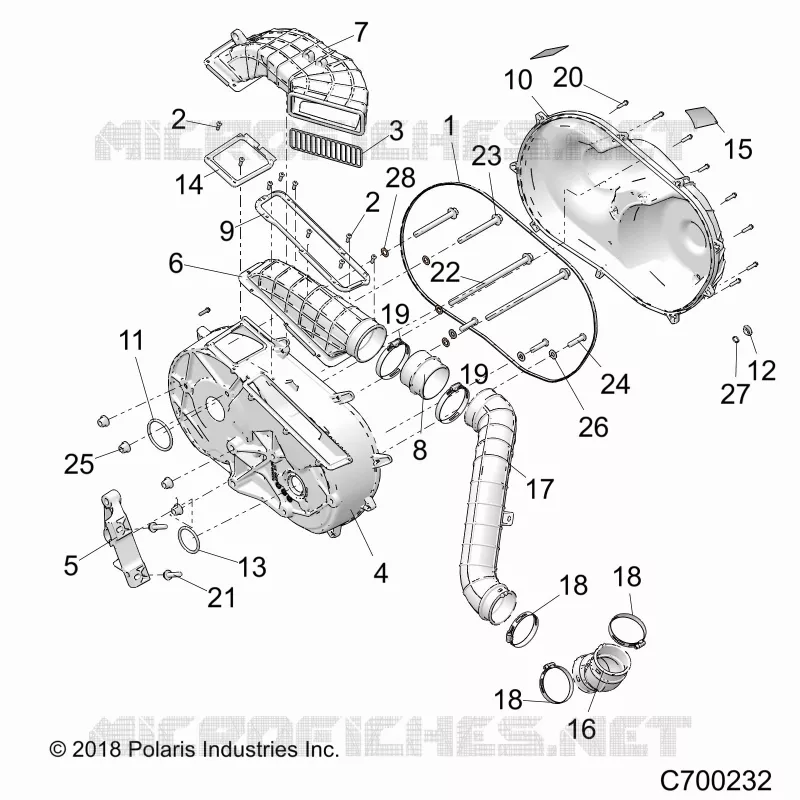

DRIVE TRAIN, CLUTCH COVER AND DUCTING
1
2
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
19
19
20
21
22
23
24
25
26
27
28
1
SEAL-OUTER CLUTCH COVER [TO 1/6/2021]
5416207
$68,24 Unit Price incl. VAT
2
BOLT-M6X1.0X20 PH/TX-OLIVE D
7518616
$2,09 Unit Price incl. VAT
3
BRKT-SCREEN BELT
5264258
$52,49 Unit Price incl. VAT
4
COVER-CLUTCH INNER MACH [INCL. 5-9]
5142591
$414,74 Unit Price incl. VAT
4
COVER-CLUTCH INNER MACH [INCL. 5-9][TO 9/3/2018]
5140929
$414,74 Unit Price incl. VAT
5
BRKT-TRANSJOINT MAG MACH
5139822
$89,24 Unit Price incl. VAT
6
DUCT-CLUTCH INLET
5416355
$167,99 Unit Price incl. VAT
7
DUCT-CLUTCH OUTLET
5416141
$167,99 Unit Price incl. VAT
8
BOOT-HOSE ADAPTER
5454194
$47,24 Unit Price incl. VAT
9
PLATE-INLET CLUTCH DUCT SEAL
5633909
$68,24 Unit Price incl. VAT
10
K-CVR CLUTCH OTR RGR XP [INCL. 11 12 15 & DECAL]
2207560
$398,99 Unit Price incl. VAT
11
O-RING-0.489X0.629X0.070 EPDM
5415647
$3,14 Unit Price incl. VAT
12
PLUG-DRAIN 9/16-18 PP
5454915
$10,49 Unit Price incl. VAT
13
O-RING-2.25X2.625X.21 FKM
5416417
$25,19 Unit Price incl. VAT
14
MOUNT-OUTLET DUCT
5633826
$52,49 Unit Price incl. VAT
15
DECAL-BELT WARNING/CHECK
7177469
Not Available
16
HOSE-JOINT
5416135
$83,99 Unit Price incl. VAT
17
HOSE-CLUTCH INLET TO TUNNEL
5416170
$115,49 Unit Price incl. VAT
18
CLAMP-HOSE SLOTTED 75-90 DIA
7082314
$19,94 Unit Price incl. VAT
19
CLAMP-HOSE SLOTTED 92-100 DIA
7081969
$19,94 Unit Price incl. VAT
20
SCR-HXFLG M6X1.0X25 10.9
7519754
$7,34 Unit Price incl. VAT
21
SCR-HXFL-M10X1.5X1.5 8.8 ZY3
7518531
$9,44 Unit Price incl. VAT
22
SCR-TXBH-M12X1.75X110 8.8 SPC
7520945
$14,69 Unit Price incl. VAT
23
SCR-TXBH-M12X1.75X245 8.8 SPC
7520946
$25,19 Unit Price incl. VAT
24
SCR-TXBH-M10X1.5X45 8.8ZOD P30
7520323
$10,49 Unit Price incl. VAT
25
NUT-HXFL M12X1.75 8 ZOD NYL
7547441
$9,44 Unit Price incl. VAT
26
WSHR-10.5X22.0X1.6 SPC
7556155
$9,44 Unit Price incl. VAT
27
O-RING-0.489X0.629X0.070 EPDM
5416606
$6,81 Unit Price incl. VAT
28
WASHER-.510X.840X.031 Y
7555919
$7,34 Unit Price incl. VAT
The diagrams are provided for reference only. If in doubt, our specialists are available to answer your questions. When adding a part to your cart, please make sure to select the desired quantity. The unit price shown is the price for one unit of each part number.
