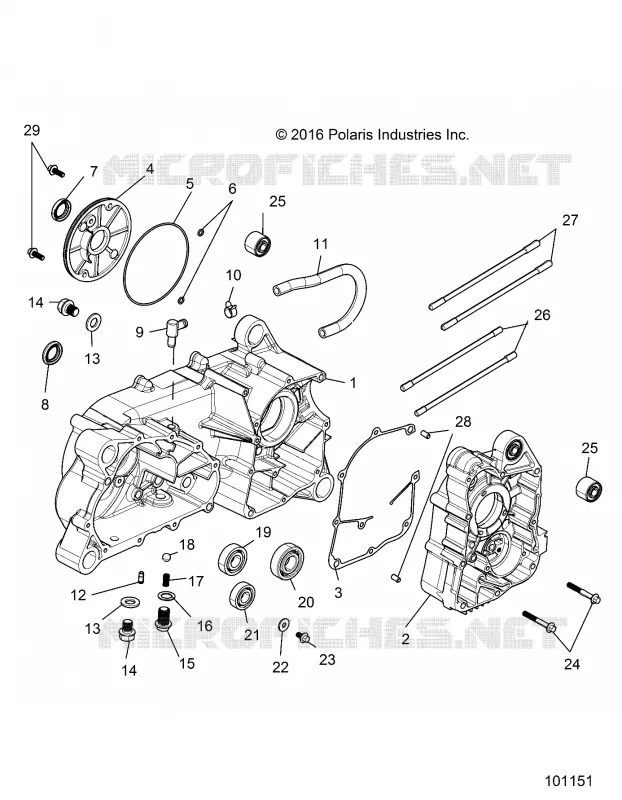

CRANKCASE COMP LEFT/RIGHT
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
1
2
2
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
14
15
16
17
1
CRANKCASE LH
3050019
$666,74 Unit Price incl. VAT
2
CRANKCASE RH
3050020
$314,99 Unit Price incl. VAT
3
GASKET-CRANKCASE
3050348
$20,99 Unit Price incl. VAT
4
COVER
3050022
$15,74 Unit Price incl. VAT
5
O-RING 107X2
3050023
$10,49 Unit Price incl. VAT
6
O-RING 6X1.8
3050024
$1,56 Unit Price incl. VAT
7
OIL SEAL 19.8X30X5
3050025
$31,49 Unit Price incl. VAT
8
OIL SEAL 20X32X6
3050026
$13,64 Unit Price incl. VAT
9
VENTILATION PIPE
3050027
$16,79 Unit Price incl. VAT
10
STEEL STRIP TYPE ELASTIC RING HOOOP (16)
3050028
$2,09 Unit Price incl. VAT
11
HOSE-3/8# SAE J30R7 33CM
845017833
$62,99 Unit Price incl. VAT
12
BOX OUTLET NOZZLE
3050029
$16,79 Unit Price incl. VAT
13
WASHER 12
3050030
$7,34 Unit Price incl. VAT
14
BOLT M12X1.5
3050031
$7,34 Unit Price incl. VAT
15
LOCATING BOLT M14X20.8
3050032
$9,44 Unit Price incl. VAT
16
WASHER 14.2X22X1.3
3050033
$7,34 Unit Price incl. VAT
17
POSITIONING SPRING
3050034
$8,39 Unit Price incl. VAT
18
STEEL BALL SO10.319
3050035
$9,44 Unit Price incl. VAT
19
BALL BEARING 6203
3050322
$47,24 Unit Price incl. VAT
20
BALL BEARING 6204
3050323
$54,59 Unit Price incl. VAT
21
BALL BEARING 6202
3050324
$40,94 Unit Price incl. VAT
22
WASHER 6X18X1.6
3050036
$7,34 Unit Price incl. VAT
23
BOLT M6X12
3050325
$7,34 Unit Price incl. VAT
24
BOLT M6 � 50
3050326
$9,44 Unit Price incl. VAT
25
ENGINE HANGER BUSH
3050037
$13,64 Unit Price incl. VAT
26
BOLT CYLINDER STUD M8X187.5
3050038
$41,99 Unit Price incl. VAT
27
BOLT CYLINDER STUD M8X196
3050039
$41,99 Unit Price incl. VAT
28
PIN 8 � 6.5 � 14
3050040
$7,34 Unit Price incl. VAT
29
HEXAGON FLANGE BOLTS M16X18
3050327
$7,34 Unit Price incl. VAT
The diagrams are provided for reference only. If in doubt, our specialists are available to answer your questions. When adding a part to your cart, please make sure to select the desired quantity. The unit price shown is the price for one unit of each part number.
