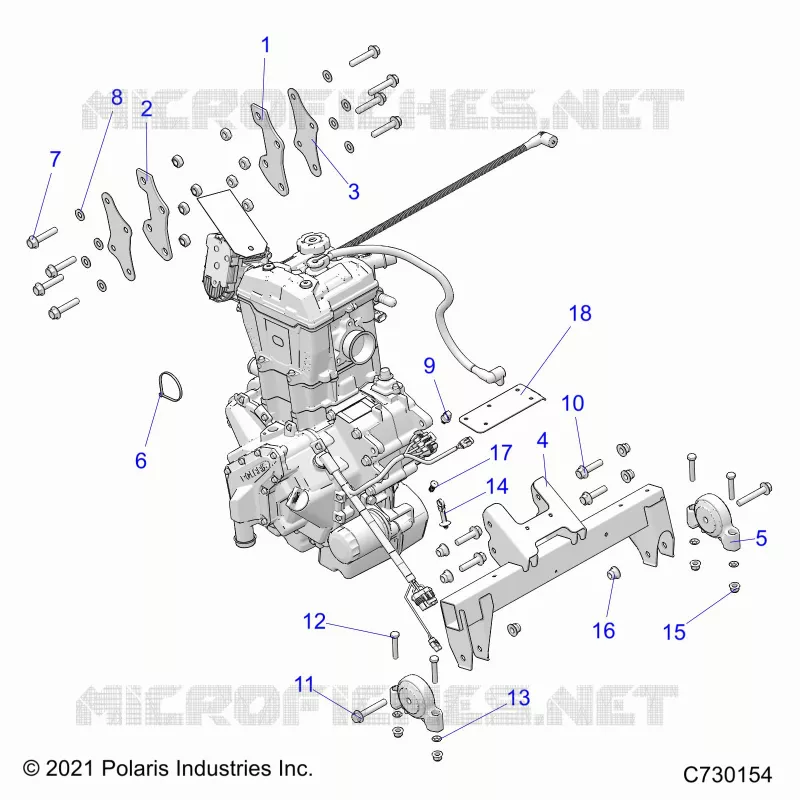

ENGINE, TRANSMISSION MOUNTING & LONG BLOCK- R24MAU57B4/Z4/B9/Z9 (C730154)
-
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
-
K-LONG BLOCK 570 [NOTE: THE LONG BLOCK ASSEMBLY CONTAINS A CRANKCASE BALANCE SHAFT CYLINDER HEAD PISTON AND CRANKSHAFT ASSEMBLIES. ALSO INCLUDES THE SEALS SPARK PLUG VALVE COVER AND OIL PUMP.
2209422
$7 502,24 Unit Price incl. VAT
1
WELD-TRANS INNER LH
1025909
$120,74 Unit Price incl. VAT
2
WELD-TRANS INNER RH
1025910
$120,74 Unit Price incl. VAT
3
BRKT-COUPLER TRANS OUTER
5255321
$19,94 Unit Price incl. VAT
4
WELD-MNT ENGINE BLK
1025121329
$262,49 Unit Price incl. VAT
5
MOUNT-ISOLATOR DRIVELINE
1332955
$136,49 Unit Price incl. VAT
6
CABLE-TIE DIA12-50MM WTHR-RES.
7080138
$5,24 Unit Price incl. VAT
7
SCR-M10X1.5X50 8.8 HX/FL ZOD
7518971
$12,59 Unit Price incl. VAT
8
WASHER
7556153
$3,66 Unit Price incl. VAT
9
CLIP-ROUTING
7081496
$9,44 Unit Price incl. VAT
10
SCR-HXFL-M10X1.25X40 8.8 ZOD
7519332
$10,49 Unit Price incl. VAT
11
SCR-HXFL-M10X1.25X60 8.8 ZOD
7518563
$5,76 Unit Price incl. VAT
12
SCREW-HH M8X1.25X45 8.8 ZOD
7519097
$3,14 Unit Price incl. VAT
13
NUT-5/16-PAL-Y
7547030
$9,44 Unit Price incl. VAT
14
TIE-CABLE 25MM STAND OFF
7082772
$7,34 Unit Price incl. VAT
15
NUT- M8X1.25 FLG NYLOC-OLIVE D
7547332
$7,34 Unit Price incl. VAT
16
NUT-M10X1.25 FLG NYLOC-OLIVE D
7547333
$3,14 Unit Price incl. VAT
17
CLIP-XMAS TREE .945 X .228
7670101
$4,19 Unit Price incl. VAT
18
BRKT-HARNESS STATOR/CPS BLK
5272546329
$83,99 Unit Price incl. VAT
The diagrams are provided for reference only. If in doubt, our specialists are available to answer your questions. When adding a part to your cart, please make sure to select the desired quantity. The unit price shown is the price for one unit of each part number.
