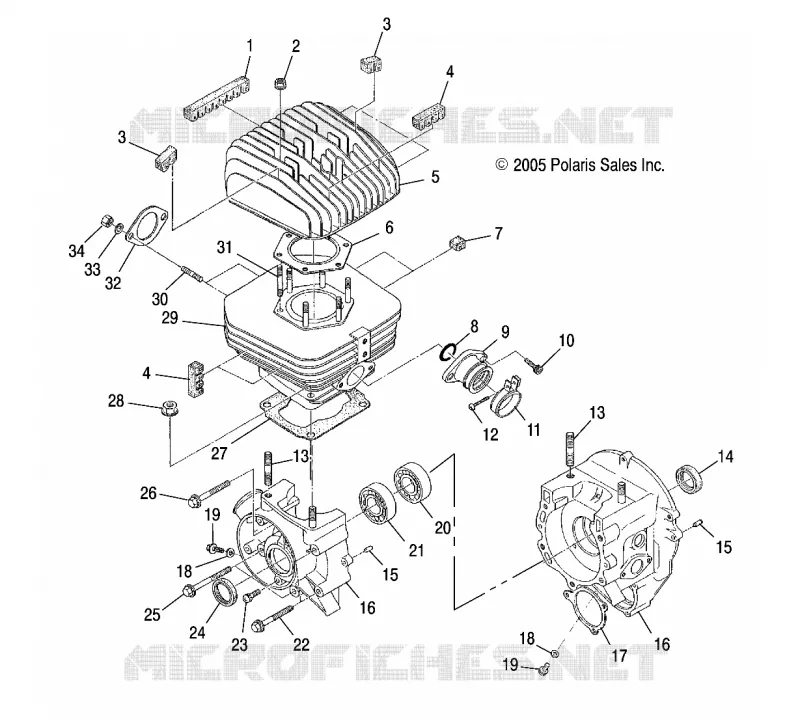

CRANKCASE AND CYLINDER
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
13
14
15
15
16
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
1
FIN DAMPER #3
3083931
Not Available
2
NUT-FLANGE(10)
3082910
Not Available
3
FIN DAMPER #4
3083932
$29,28 Unit Price incl. VAT
4
FIN DAMPER #1
3083929
Not Available
5
HEAD CYLINDER
3086841
Not Available
6
GASKET HEAD (CP)
3084015
Not Available
7
FIN DAMPER #2
3083930
Not Available
8
O-RING
3084292
Not Available
9
ADAPTER CARB. * (Incl. 11)
3085013
$204,74 Unit Price incl. VAT
10
BOLT (SOCKET HEAD) Substituted by 3081330
3086786
$7,34 Unit Price incl. VAT
11
BAND-CARB MTG. (Incl. 19)
3082257
Not Available
12
SCREW
3081497
$4,19 Unit Price incl. VAT
13
STUD Substituted by 3085713
3080746
$6,29 Unit Price incl. VAT
14
SEAL OIL Substituted by 3082162
3080006
$73,49 Unit Price incl. VAT
15
PIN-DOWEL Substituted by 3080103
3086741
$13,64 Unit Price incl. VAT
16
ASM-CRANKCASE (Incl. 13-15 18-22 24-26)
3087048
$718,19 Unit Price incl. VAT
17
GASKET STARTER(NON-ASBESTOS)
3085283
Not Available
18
GASKET ALUM (10) Substituted by 7555998
3082758
$2,09 Unit Price incl. VAT
19
PLUG Substituted by 3083767
3086744
$7,76 Unit Price incl. VAT
20
Bearing Ball
3089276
Not Available
21
BEARING BALL
3084580
Not Available
22
BOLT & WASHER Substituted by 3080739
3086784
Not Available
23
SCREW&WASHER ASM.
3081635
Not Available
24
SEAL OIL PTO
3084581
$52,49 Unit Price incl. VAT
25
BOLT&WASHER ASSY. (Touring Only)
3083615
Not Available
26
BOLT & WASHER Substituted by 3082096
3086783
Not Available
27
GASKET CYLINDER Substituted by 3083733
3084016
$73,49 Unit Price incl. VAT
28
NUT FLANGE
3082911
$3,14 Unit Price incl. VAT
29
CYLINDER (Incl. 30 31)
3087049
Not Available
30
STUD (10)
3085326
Not Available
31
STUD
3080283
$26,24 Unit Price incl. VAT
32
GASKET-EXHAUST
3086757
Not Available
33
WASHER LOCK (10)
3080530
$6,29 Unit Price incl. VAT
34
NUT Substituted by 3080285
3086787
Not Available
The diagrams are provided for reference only. If in doubt, our specialists are available to answer your questions. When adding a part to your cart, please make sure to select the desired quantity. The unit price shown is the price for one unit of each part number.
