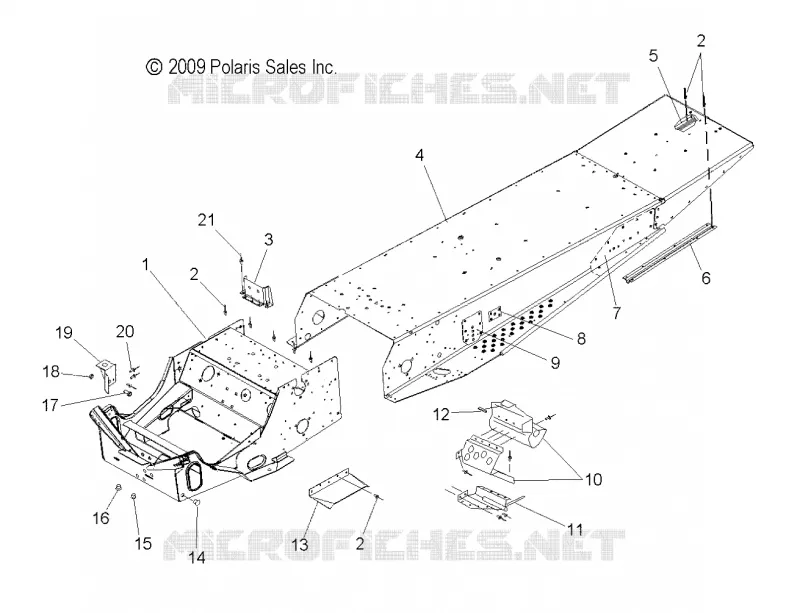

CHASSIS, TUNNEL
19
20
21
1
Bulkhead
1017385
$1 071,51 Unit Price incl. VAT
2
RIVET-3/16-.090-.290
7661637
$2,09 Unit Price incl. VAT
3
BRACKET GAS TANK BLACK
5221932067
Not Available
4
Asm. Tunnel
1016148
Not Available
5
STRIP WEAR
5135872
$125,99 Unit Price incl. VAT
6
BRACKET HARNESS PROTECTOR
5222323
$47,24 Unit Price incl. VAT
7
Pad Suspension Heavy Duty RH Black
1015772329
$66,66 Unit Price incl. VAT
7
Pad Suspension Heavy Duty LH Black
1015771329
$66,66 Unit Price incl. VAT
8
Plate Tunnel Carrier black
5250651329
$9,23 Unit Price incl. VAT
9
Pad Suspension Front Black
5251431329
$5,66 Unit Price incl. VAT
10
FOOTREST ASM LH LX
1012734
Not Available
10
Asm. Footrest RH
1013545
Not Available
11
SUPPORT TRLG.ARM RH BLK.
1012906067
Not Available
11
SUPPORT TRLG.ARM LH BLK.
1012905067
$283,49 Unit Price incl. VAT
12
EXTRUSION CLUTCH GUARD
5521238
$12,59 Unit Price incl. VAT
13
GUARD ADAPTER GUIDE
5222857
$26,24 Unit Price incl. VAT
14
PLUG-HOLE
7080416
$12,59 Unit Price incl. VAT
15
PLUG-HOLE
7080398
$10,49 Unit Price incl. VAT
16
BUSHING OPEN/CLOSE(10)
7080399
Not Available
17
SCREW
7512307
$7,34 Unit Price incl. VAT
18
NUT FLANGE
7542321
$2,09 Unit Price incl. VAT
19
SUPPORT MUFFLER BLACK
1012079067
$52,49 Unit Price incl. VAT
20
RIVET-3/16-.214-.420
7661130
$2,09 Unit Price incl. VAT
21
RIVET
7621330
$2,09 Unit Price incl. VAT
The diagrams are provided for reference only. If in doubt, our specialists are available to answer your questions. When adding a part to your cart, please make sure to select the desired quantity. The unit price shown is the price for one unit of each part number.
